Thursday, August 4, 2016

Cara Membuat Simulasi Jaringan LAN Menggunakan Cisco Paket Tracer

No comments:
Apa itu Cisco Paket Tracer ? Paker Tracer atau lebih tepatnya Cisco Paket Tracer adalah sebuah software yang dikembangkan oleh cisco. dimana software tersebut berfungsi untuk membuat suatu jaringan komputer atau sering disebut dengan computer network. Dalam program ini telah tersedia beberapa komponen-komponen atau alat-alat yang sering di pakai atau digunakan dalam system network tersebut, Misalkan contoh seperti kabel LAN ( Cross Over, Console,dll ) , HUB, SWITCH, ROUTER dan lain sebagainya. Sehingga kita dapat dengan mudah membuat simulasi jaringan computer didalam jaringan PC anda. simulasi ini berfungsi untuk mengetahui cara kerja pada tiap-tiap alat tersebut dan cara pengiriman sebuah pesan dari komputer 1 ke komputer lain dapat di simulasikan disini..

Sekarang kita akan membuat simulasi jaringan LAN menggunakan cisco paket tracer.

Simulasi 1

Pada simulasi ini kita akan menghubungkan dua buah komputer menggunakan Kabel Cross-Over.
Langkah-Langkahnya :

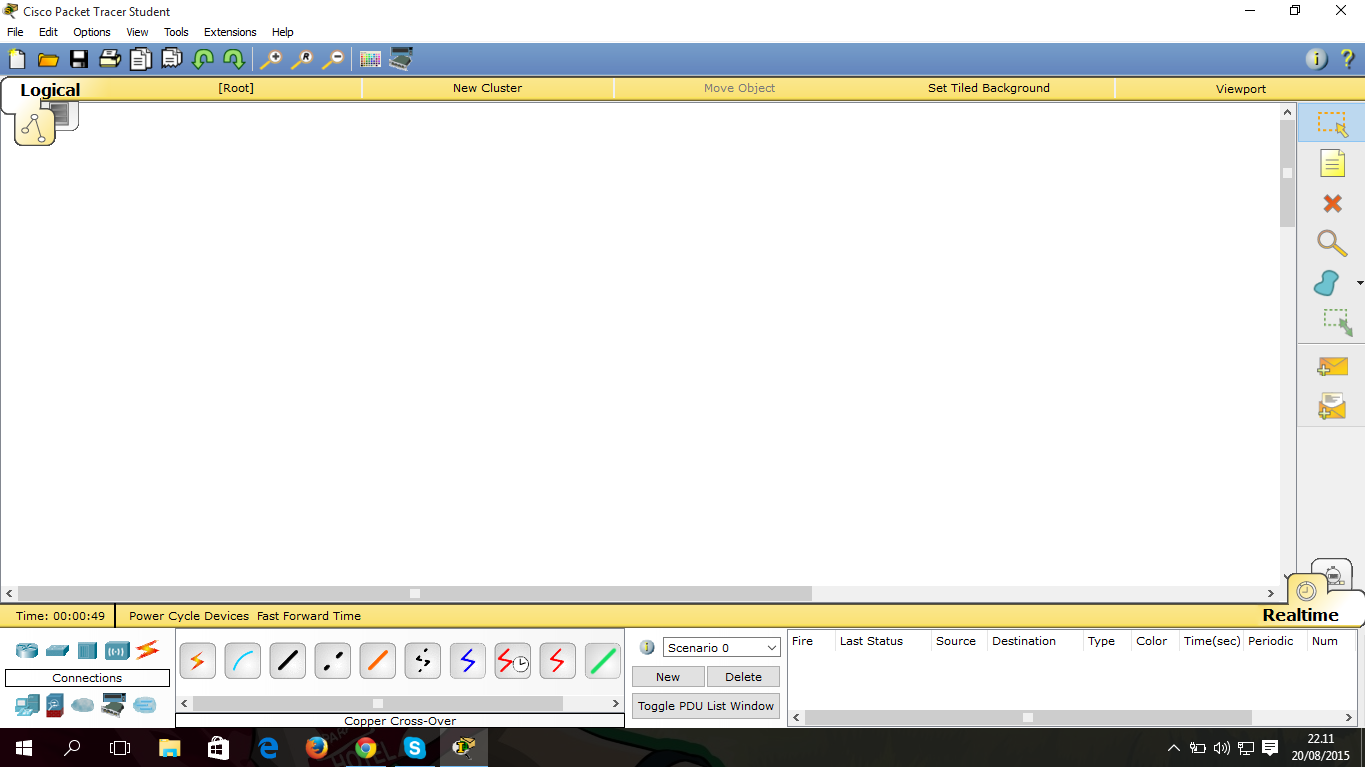

  • Buka Apllikasi/Software Cisco Paket Tracer

  • Kemudian Ambil dua buah PC, lalu hubungkan dua buah PC tersebut menggunakan kabel Cross-Over.

  • Klick PC0, lalu akan muncul kotak dialog seperti ini.

  • Klick pada bagian dekstop, lalu klik IP Configuration,isikan alamat address dengan 10.0.0.1 dan Subnet Mask nya 255.255.255.0

  • Lakukan langkah yang sama seperti PC0 pada Pc1, namun IP Address nya diganti dengan 10.0.0.2 dengan subnet masknya 255.255.255.0
  • Berikutnya untuk mengetahui apakah simulasi yang akan kita buattelah berhasil, kita akan melanjutkan ping dari PC0 ke PC1, klick dua kali PC0, pada kotak dialog yang muncul pilih dekstop, kemudian cari Command Prompt. lalu klick dan ketik Ping -t 10.0.0.2, lalu kita klik enter.

Apabila pingnya berhasil atau menghasilkan replay. maka, percobaan yang kita buat tersebut berhasil

Simulasi 2

Pada Simulasi yang kedua ini kita akan menghubungkan tiga buah PC menggunakan Hub dan Kabel Straight-Through dan mengirimkan data dari PC0 Ke PC1.

  • Ambil Tiga buah PC dan satu hub, lalu hubungkan PC dengan Hub mengguanakan kabel Straight-Through

  • Klick PC0, lalu pada kotak dialog klik dekstop, lalu klik IP configuration, Isikan Ip Address dengan 10.0.0.1 dan Subnet Mask-nya 255.255.255.0
  • Lakukan pada langkah yang sama pada PC1 dan Pc2, namun Ip Address PC 1 berisikan 10.0.0.2 dan pada Pc2 10.0.0.3 dan Subnet mask-nya 255.255.255.0
  • Lalu untuk mengatahui apakah simulasi yang kedua ini telah berhasil, kita akan melakukan ping dari PC2 ke PC0, klick PC2, pada kotak dialog ini yang muncul klik Prompt Command, tulis ping -t 10.0.0.1 lalu tekan enter. Apabila ping berhasil menghasilkan replay maka komputer pC telah terselubung dengan satu sama lain,


Langkah berikutnya kita akan mengirim data dari PC0 ke PC1

  • Klick sumulation Mode, lalu klick ikon Pesan ( Add Simple PDU), Setelah itu klick PC0 Dan PC1, karna kita akan mengirim data dari PC0 ke PC1, Berikutnya klick kotak Edit Filter lalu centang ICMP.

  • Klick kotak Auto Capture/play, maka hasilnya akan seperti ini :


Gambar diatas menandakan bahwa data telah berhasil kita kirim

Simulasi 3

Pada simulasi yang ketiga ini kita akan menghubungkan tiga buah PC menggunakan Switch dan Kabel Straight-Through dan mengirimkan data dari PC0 ke PC1.

  • Ambil tiga buah PC dan Satu Switch (pilih Switch PT), lalu hubungkan tiga buah PC tersebut mengguanakan kabel Straigh-THrough


  • Klick PC0, lalu pada kotak dialog klick dekstop, lalu klik Ip Configuration, isikan IP Address dengan 10.0.0.1 dan subnet Masknya 255.255.255.0
  • Lakukan langkah yang sama pada PC1 dan PC2, namun pada IP Address PC 1 berisikan 10.0.0.2 dan pada PC2 10.0.0.3 dan Subnet masknya 255.255.255.0
  • Lalu untuk mengetahui apakah simulasi apakah simulasi  yang ketiga ini telah berhasil, kita akan melakukan ping dari PC1 ke PC2, Klick pc1, pada kotak dialog klik Dekstop kemudian klick Prompt Command, tulis ping -t 10.0.0.3 lalu tekan enter
Apabila Ping berhasil menghasilkan replay maka PC telah terhubung dengan satu sama lain.

Sekarang kita akan mengirimkan data dari PC0 ke Pc1. :

  • Klick sumulation Mode, lalu klick ikon Pesan ( Add Simple PDU), Setelah itu klick PC0 Dan PC1, karna kita akan mengirim data dari PC0 ke PC1, Berikutnya klick kotak Edit Filter lalu centang ICMP.

  • Klick kotak Auto Capture/play, maka hasilnya akan seperti ini :

Gambar diatas menandakan data telah terkirim. (disini kita bisa melihat perbedaan mengirim data menggunakan Hub dan Switch. Pada saat kita mengirim data menggunakan Hub, data akan menyebar ke semua PC, namun yang menerima tetap PC tujuan. Lain mengirim data menggunakan Switch, data langsung akan terkirim ke PC tujuan)

Simulasi 4

Pada simulasi ini kita akan menghubungkan enam buah PC dengan menggunakan  Hub dan Switch dan Kabel Straight-Through dengan Kabel Cross-Over, dan mengirimkan data dari PC1 ke PC6.

  • Ambil Enam buah Pc, 1 Hub dan 1 Switch


  • Hubungkan PC1,PC2,dan PC3 dengan hub menggunakan Kabel Through-Straight, dan PC4,PC5,PC6 dengan switch menggunakan kabel Straight-Throught, lalu hubungkan juga Hub dan Switch dengan Kabel Cross-Over
  • Klik PC1, lalu pada kotak dialog klik Dekstop, lalu klik IP Configuration. Isikan IP Adress dengan 10.0.0.1 dan Subnet Mask-nya 255.255.255.0
  • Lakukan langkah yang sama pada PC2 , PC3, PC4, PC5, PC6, namun pada IP Adress PC 2 berisikan 10.0.0.2, pada PC3 10.0.0.3, pada PC4 10.0.0.4, pada PC5 10.0.0.5, dan pada PC6 10.0.0.6 dan Subnet Mask-nya sama 255.255.255.0
  • Lalu untuk mengetahui apakah simulasi yang kempat ini telah berhasil, kita akan melakukan ping dari PC2 ke PC4. Klik PC2, pada kotak dialog yang muncul klik Command Prompt, tulis ping –t 10.0.0.4 lalu tekan enter.
Apabila ping menghasilkan Replay maka PC terhubung dengan pC 1 dengan satu sama lain.

Sekarang kita akan mengirimkan data dari PC1 Ke PC6
  • Klick sumulation Mode, lalu klick ikon Pesan ( Add Simple PDU), Setelah itu klick PC0 Dan PC1, karna kita akan mengirim data dari PC0 ke PC1, Berikutnya klick kotak Edit Filter lalu centang ICMP.

  • Klick kotak Auto Capture/play, maka hasilnya akan seperti ini :


Gambar diatas menandakan bahwa data telah kita kirim

Simulasi 5

Pada simulasi yang ke lima kita akan menghubungkan duabelas buah PC menggunakan Switch, kabel Straight-Through dan kabel Cross-Over, dan mengirimkan data dari PC1 ke PC12.

  • Ambil duabelas buah PC, dan lima Switch.


  • Hubungkan Setiap PC ke Switch menggunakan kabel Straight-through, dan hubungkan antar Switch menggunakan kabel Cross-Over.

  • Klik PC1, lalu pada kotak dialog klik Dekstop, lalu klik IP Configuration. Isikan IP Adress dengan 10.0.0.1 dan Subnet Mask-nya 255.255.255.0
  • Lakukan langkah yang sama pada PC2 sampai PC12, namun pada IP Adress PC 2 berisikan 10.0.0.2, dan seterusnya bertambah satu sampai PC12 yang berisikan IP Adress 10.0.0.12
  • Lalu untuk mengetahui apakah simulasi yang kempat ini telah berhasil, kita akan melakukan ping dari PC2 ke PC7. Klik PC2, pada kotak dialog yang muncul klik Command Prompt, tulis ping –t 10.0.0.7 lalu tekan enter.
apabila ping menghasilkan replay maka PC telah terhubung satu sama lain.

Sekarang kita akan mengirimkan data dari PC1 ke PC12
  • Klik Simulation Mode, lalu klik icon pesan (add simple PDU). Setelah itu klik PC1 dan PC12, karna kita akan mengirim data dari PC1 ke PC12. Berikutnya klik kotak Edit Filters lalu conteng ICMP.

  • klik kotak Auto Capture / Play, maka hasilnya akan seperti ini.


Gambar diatas menunjukkan data telah teririm.

Simulasi 6

Pada simulasi yang ke enam ini kita akan menghubungkan dua buah belas PC dengan ketentuan IP sebagai berikut :

PC1 Ip Address-ny 10.0.0.1
PC2 Ip Address-ny 10.0.0.2
PC3 Ip Address-ny 10.0.0.3
PC4 Ip Address-ny 10.0.0.4
PC5 Ip Address-ny 10.0.0.5
PC6 Ip Address-ny 10.0.0.6
PC7 Ip Address-ny 10.0.0.7
PC8 Ip Address-ny 10.0.0.8
PC9 Ip Address-ny 10.0.0.9
PC10 Ip Address-ny 10.0.0.10
PC11 Ip Address-ny 10.0.0.11
PC12 Ip Address-ny 10.0.0.12


  • Ambil Dua belas PC, dan lima switch

  • Hubungkan Setiap PC ke Switch menggunakan kabel Straigh-Trought dan hubungkan switch ke switch menggunakan Kabel Cross-Over.

  • Isikan IP address dengan ketentuan di atas
Pada simulasi ini, PC hanya akan terhubung dengan PC yang lain yang mempunyai kelas IP yang sama.
Yaitu :
PC1-PC4-PC7-PC10
PC2-PC5-PC8-PC11
PC3-PC6-PC9-PC12

Simulasi 7

Pada simulasi ke 7 ini kita akan menghubungkan 6 buah PC menggunakan Hub dan Switch dan Kabel Straitgh-Through dan kabel Cross-Over, dan membuat collision.

  • Ambilkan enam buah PC, satu Hub dan satu switch

  • Hubungkan PC1,PC2,PC3 menggunakan kabel Straight-Through dan PC4,PC5,PC6 hubungkan dengan kabel itu juga, dan untuk Hub dan Switch hubungkan dengan kabel Cross-over
  • Klik PC1, lalu pada kotak dialog klik Dekstop, lalu klik IP Configuration. Isikan IP Adress dengan 10.0.0.1 dan Subnet Mask-nya 255.255.255.0
  • Lakukan langkah yang sama pada PC2 , PC3, PC4, PC5, PC6, namun pada IP Adress PC 2 berisikan 10.0.0.2, pada PC3 10.0.0.3, pada PC4 10.0.0.4, pada PC5 10.0.0.5, dan pada PC6 10.0.0.6 dan Subnet Mask-nya sama 255.255.255.0
  • Lalu untuk mengetahui apakah simulasi yang kempat ini telah berhasil, kita akan melakukan ping dari PC2 ke PC4. Klik PC2, pada kotak dialog yang muncul klik Command Prompt, tulis ping –t 10.0.0.4 lalu tekan enter.

Apabila ping menghasilkan replay maka PC telah terhubung satu sama lain.

Berikutnya kita akan membuat Coliision.
  • Klik Simulation Mode, lalu klik icon pesan  (Add Simple PDU), setelah itu klick PC1 dan PC4, lalu klick icon pesan lagi, klick PC2 dan PC4 berikutnya klick kotak edit filters centang ICMP

  • klick kotak Auto Capture/ Play maka hasilnya akan seperti berikut

Gambar di atas berarti telah berhasil collisionnya..
Baca Selanjutnya....

Saturday, December 6, 2014

Cara Memperbaiki Windows Tiba-Tiba Error Dengan Menggunakan System Restore

No comments:
Apa sih Sebenarnya System Restore itu ? System Restore Merupakan sebuah fiture yang diberikan windows untuk membantu kita untuk menyelamatkan komputer kita terhadap serangan atau masalah yang tidak terduga..

Simpelnya begini, sobat punya komputer dengan system operasi windows yang dalam kondisi normal ( tanpa ada masalah ) maka ada baiknya buat system restore ( untuk jaga-jaga ). Nah ketika windows sobat terserang sebuah masalah, misalnya Virus, ataupun muncul tiba-tiba error, atau hal lain yang membuat kita tidak nyaman dengan kondisi error yang tiba-tiba muncul, Padahal sebelumnya windows sobat dalam keadaaan normal.

Sudah ngerti kan ?

Lalu kapan pembuat system restore dilakukan Bro ?. Seperti yang telah di atas, sobat perlu melakukan pembuatan/create system restore dalam keadaan windows sobat FIT atau tidak ada masalah dan kendala apapun...

Ok, Kita lansung ke tutorial. ( buat yang sudah mengerti dan mahir, di Share aja, biar yang belum paham bisa mengerti ) :)

Hal pertama yang harus sobat lakukan adalah :


  • Buka Windows Explore anda, kemudian pada tulisan " My Computer/This PC"
  • Silahkan klick kanan, lalu pilih "properties" seperti gambar di bawah ini :

  • Kemudian, Pilih seperti tanda di bawah ini :

  • Lanjut step berikutnya, Lakukan seperti gambar di bawah ini

  • Dari gambar di atas dapat dilihat tanda panah menunjukan "System Protection"
  • Pastikan local Disk C nya di bagian protection itu ( ON )
  • Nah, dalam hal tersebut, sobat lakukan dulu pembuatan System Restore dengan cara klick tombol "Create", Kemudian ikuti step selanjutnya..
  • Pembuatan/Create System Restore selesai

Lalu komputer sobat dalam keadaan tiba tiba bermasalah, mungkin terserang Virus, atau ada error karena program tertentu, Silahkan lakukan System Restorenya

  • Pilih tombol System Restore ( Seperti gambar di atas), kemudian pilih tanggal create system restorenya ( Artinya tanggal yang sobat buat ketika membuat system restore dalam keadaan windows normal )
  • Lalu Klick next aja, dan ikutin instruksi selanjutnya, nanti windows akan restart
  • dan Done
  • Selesai, permasalahan sobat bisa teratasi.
  • Good Luck.
Semoga postingan kami pada malam ini sangat bermanfaat untuk anda semua..Dan kami disini adalah Postingan dari Kuyhaa-Android19 Kemudian saya edit beberapa kata biar mempercantik postingannya.Dan Gambar Contohnya kami ambil dari Kuyhaa-Android19 Juga..Dan sampai Jumpa di Postingan kami selanjutnya, jangan lupa berkomentar atau Mengshare postingan kami ini jika postingan kami ini menarik. See you bye bye
